Khi tìm kiếm kích thước cửa nhôm Xingfa, nhiều gia chủ không chỉ cần biết cửa rộng hay cao bao nhiêu. Con số quan trọng hơn là kích thước phải giao cho thợ xây, kích thước gửi xưởng sản xuất và khoảng thông thủy dùng để kiểm tra công năng, phong thủy.

Nếu ô chờ, khuôn bao và thông thủy bị gọi chung là “kích thước cửa”, sai lệch có thể xuất hiện ngay từ giai đoạn xây tường. Bộ cửa khi hoàn thiện có thể không vừa ô, khoảng đi lại nhỏ hơn dự kiến hoặc phải đục sửa tại công trình.

Mục lục:

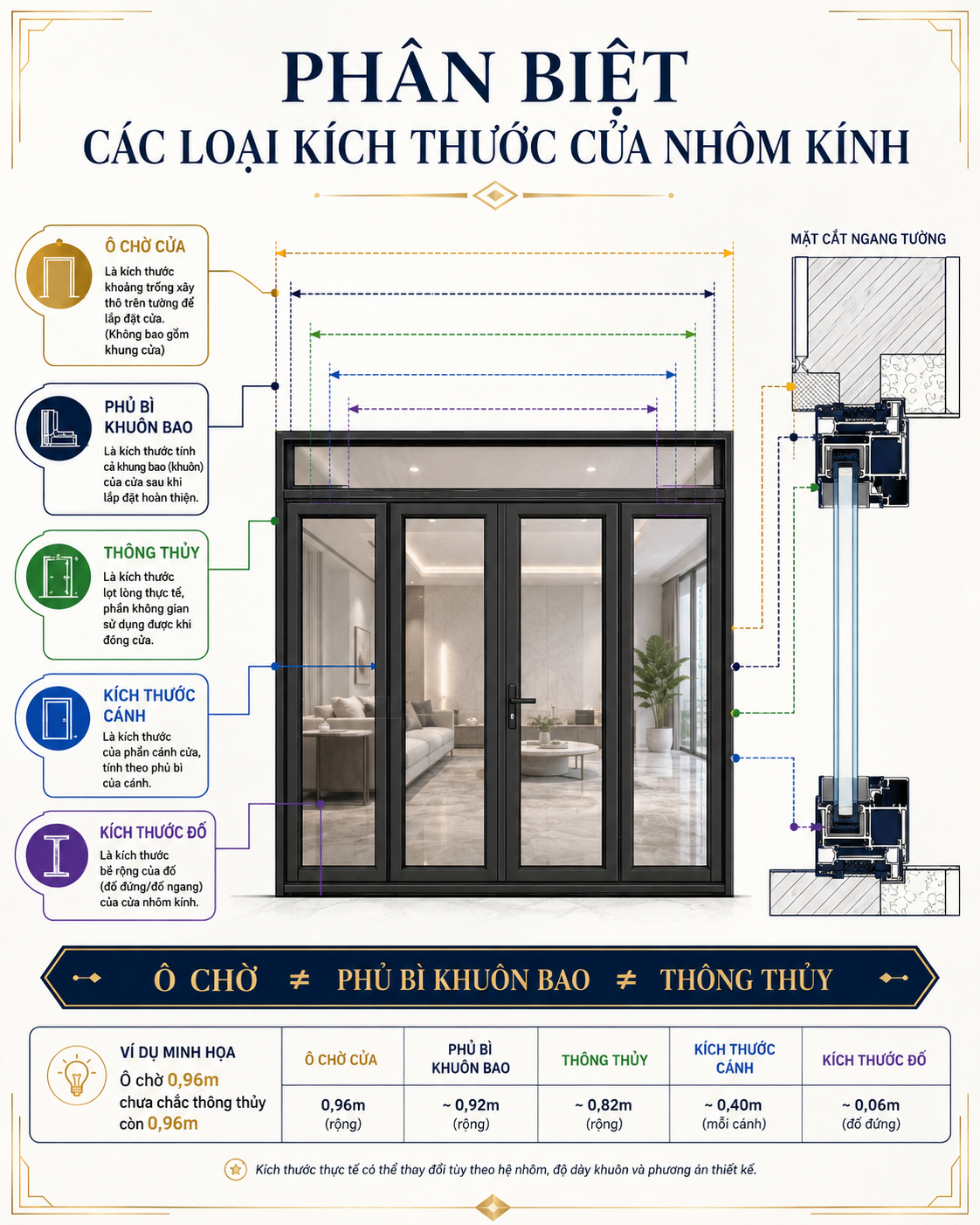

1. Trước Khi Chọn Kích Thước Cửa Nhôm Kính, Cần Phân Biệt Đúng Các Loại Số Đo

Kích thước cửa nhôm kính gồm nhiều lớp số đo khác nhau. Mỗi loại phục vụ một giai đoạn riêng trong quá trình thiết kế, sản xuất và thi công.

Kích thước ô chờ

Ô chờ, còn được gọi là ô cho cửa, là khoảng trống được xây sẵn trên tường để lắp đặt bộ cửa.

Cần phân biệt:

Ô chờ xây thô: chưa trát tường, lát sàn và hoàn thiện bề mặt.
Ô chờ hoàn thiện: đã xác định cốt sàn, lớp trát và kích thước thực tế của ô tường.

Với cửa nhôm, kích thước ô chờ cần được kiểm soát tương đối chính xác. Ô tường méo, lệch cốt hoặc thiếu khe lắp đặt có thể khiến bộ cửa không vừa, phải đục sửa hoặc xử lý đường keo quá lớn.

Kích thước khuôn bao

Khuôn bao, khung bao và khung cửa thường được dùng để chỉ phần khung cố định liên kết với tường. Trên bản vẽ kỹ thuật, bộ phận này cần được phân biệt với khung cánh chuyển động theo cửa.

Kích thước phủ bì khuôn bao được đo từ mép ngoài khung bên này đến mép ngoài khung đối diện. Đây là số đo chính để sản xuất và lắp đặt bộ cửa.

Kích thước thông thủy

Thông thủy là khoảng trống sử dụng thực tế nằm bên trong khuôn bao. Kích thước này ảnh hưởng trực tiếp đến việc đi lại, vận chuyển đồ đạc và kiểm tra thước Lỗ Ban.

Thông thủy không bao gồm phần khung bao, đố cửa hoặc khe lắp đặt.

Kích thước cánh cửa

Kích thước cánh là chiều rộng và chiều cao của từng cánh cửa. Thông số này phụ thuộc vào số lượng cánh, kiểu mở, hệ nhôm và cấu tạo phụ kiện.

Kích thước cánh phục vụ bản vẽ gia công, không dùng thay cho kích thước ô chờ hoặc thông thủy.

Kích thước đố cửa

Đố cửa là thanh nhôm dùng để chia bộ cửa hoặc vách kính thành nhiều ô nhỏ hơn. Đố có thể bố trí theo chiều đứng, chiều ngang, nằm cố định trong khuôn hoặc chuyển động cùng cánh.

Kích thước đố cửa nhôm Xingfa phụ thuộc vào hệ nhôm, mã profile và cấu tạo từng bộ cửa. Không có một thông số chung áp dụng cho mọi trường hợp.

Loại kích thước	Phạm vi đo	Mục đích sử dụng
Ô chờ cửa	Khoảng trống trên tường	Giao cho đội xây và hoàn thiện
Phủ bì khuôn bao	Từ mép ngoài khung đến mép ngoài đối diện	Sản xuất và lắp đặt
Thông thủy	Khoảng trống sử dụng bên trong khung	Kiểm tra công năng và Lỗ Ban
Kích thước cánh	Chiều rộng, chiều cao từng cánh	Phục vụ gia công
Kích thước đố	Bản rộng thanh chia ô	Tính kích thước cánh và ô kính

Chuỗi quy đổi khung bao – lọt lòng – thông thủy được áp dụng chung cho các loại cửa. Khi từng số đo đã được xác định rõ, quá trình tính toán mới tránh được tình trạng mỗi đội thi công hiểu theo một cách khác nhau.

Xem thêm: Kích thước cửa chính 2 cánh nhôm kính: Chọn đúng hệ nhôm, kính và tỷ lệ cánh

2. Cách Quy Đổi Ô Chờ, Khuôn Bao Và Thông Thủy Cửa Nhôm Kính

Kích thước cửa nhôm kính nên được xác định theo trình tự:

Thông thủy → Phủ bì khuôn bao → Ô chờ hoàn thiện

Thông thủy là khoảng mở mong muốn. Từ số đo này, cộng phần khung để xác định kích thước phủ bì, sau đó cộng khe lắp đặt để tính ô chờ.

Cách tính chiều rộng

Chiều rộng phủ bì được tính bằng chiều rộng thông thủy cộng bản rộng của khung bên trái và bên phải:

Rộng phủ bì = Rộng thông thủy + Khung trái + Khung phải

Từ kích thước phủ bì, tiếp tục cộng khe lắp đặt hai bên:

Rộng ô chờ = Rộng phủ bì + Khe lắp đặt

Khi tính ngược:

Rộng thông thủy = Rộng ô chờ − Khe lắp đặt − Khung hai bên

Phần cần cộng hoặc trừ là bản rộng thực tế của profile, không phải số hiệu hệ nhôm. Cửa hệ 55 không đồng nghĩa phải trừ 0,055 m ở mỗi cạnh.

Cách tính chiều cao

Chiều cao được xác định theo cấu tạo phần khung dưới.

Với cửa đi mở quay không có khung dưới:

Cao phủ bì = Cao thông thủy + Khung ngang trên

Với cửa sổ có đủ khung trên và dưới:

Cao phủ bì = Cao thông thủy + Khung trên + Khung dưới

Với cửa lùa, cần tính thêm chiều cao ray hoặc ngưỡng dưới theo mặt cắt thực tế của hệ cửa.

Khe lắp đặt

Khe lắp đặt là khoảng cách giữa khuôn bao và ô tường, dùng để căn chỉnh khung, liên kết với tường và hoàn thiện đường keo.

Kích thước khe phụ thuộc vào:

Độ vuông của ô chờ.
Phương pháp bắt khung.
Vị trí cửa trong nhà hay ngoài trời.
Cấu tạo nẹp, foam và đường keo.
Yêu cầu của đơn vị sản xuất.

Do đó, không nên sử dụng một mức khe cố định cho mọi công trình. Thông số này cần được thống nhất trước khi hoàn thiện ô tường và đặt sản xuất.

Ví dụ quy đổi kích thước

Giả sử cửa đi mở quay có:

Thông thủy rộng: 0,81 m.
Thông thủy cao: 2,15 m.
Khung trái, phải và khung trên rộng: 0,066 m.
Không có khung dưới.

Kích thước phủ bì được tính như sau:

Chiều rộng: 0,81 + 0,066 + 0,066 = 0,942 m.
Chiều cao: 2,15 + 0,066 = 2,216 m.

Từ kích thước phủ bì, cộng thêm khe lắp đặt đã thống nhất để xác định ô chờ hoàn thiện.

Trường hợp ô chờ hoàn thiện rộng 0,96 m, tổng khe lắp đặt hai bên là 0,01 m và hai cạnh khung chiếm 0,132 m:

Rộng thông thủy = 0,96 − 0,01 − 0,132 = 0,818 m

Cách tính này giúp tách rõ số đo sử dụng, số đo sản xuất và số đo giao cho thợ xây.

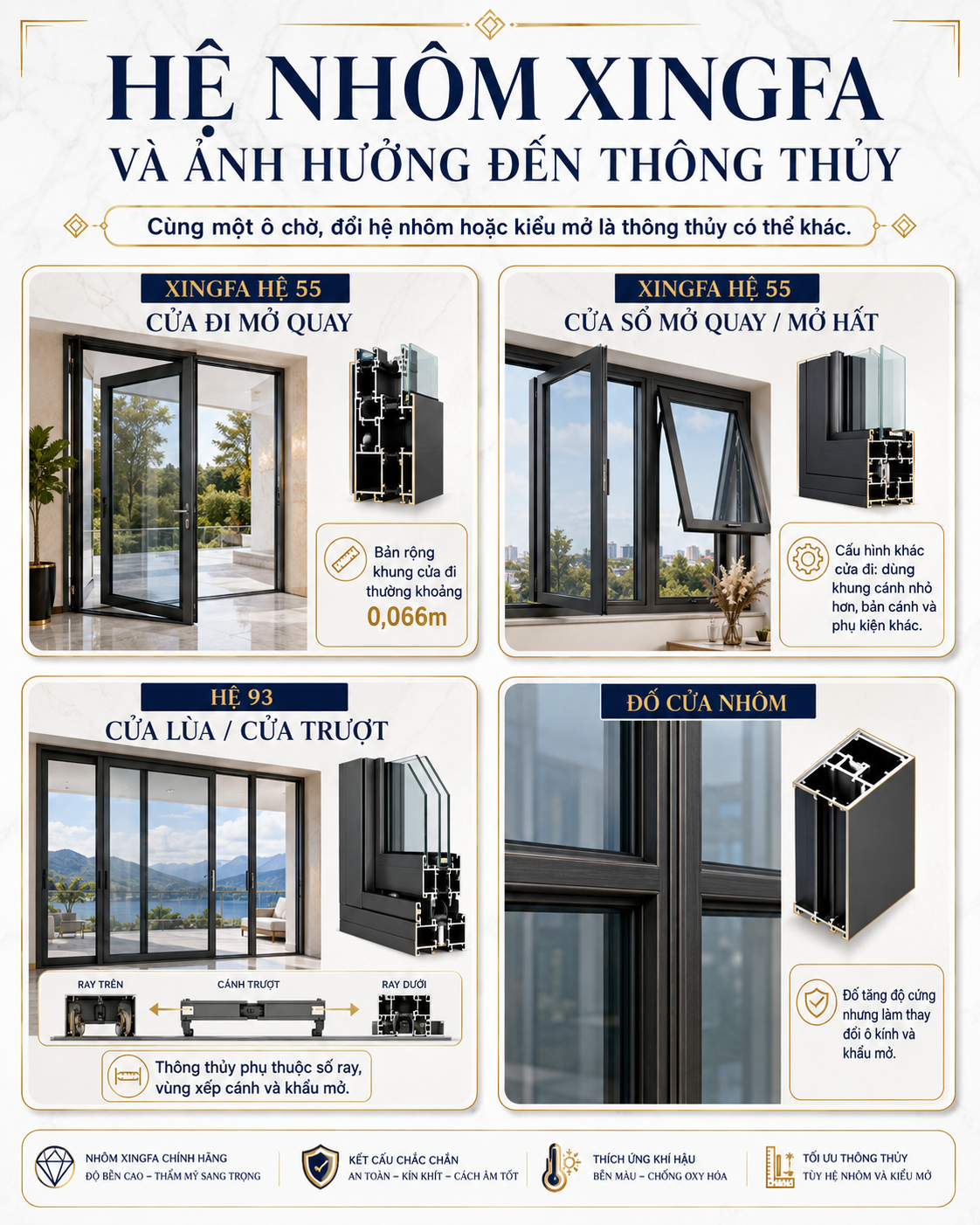

3. Kích Thước Khuôn Bao Thay Đổi Thế Nào Giữa Các Hệ Nhôm?

Sau khi xác định thông thủy và ô chờ, cần kiểm tra kích thước khuôn bao theo đúng hệ nhôm sử dụng. Đây là yếu tố ảnh hưởng trực tiếp đến phần diện tích khung chiếm vào ô cửa.

Không thể lấy tên hệ nhôm để tính kích thước khung

Các ký hiệu hệ 55, hệ 65 hoặc hệ 93 chủ yếu thể hiện chiều sâu và cấu tạo profile. Chúng không đồng nghĩa với bản rộng khung nhìn thấy trên mặt cửa.

Trong cùng một hệ nhôm, khung cửa đi, khung cửa sổ, thanh đố và ray trượt có thể sử dụng những mặt cắt khác nhau. Khi tính thông thủy, cần căn cứ vào đúng mã profile của từng cạnh.

Kích thước khuôn bao tham khảo theo từng hệ

Hệ nhôm	Loại cửa phổ biến	Kích thước cần lưu ý
Hệ 55	Cửa đi mở quay	Bản rộng khung cửa đi thường khoảng 0,066 m
Hệ 55	Cửa sổ mở quay, mở hất	Bản rộng khung thường khoảng 0,05 m
Hệ 55	Cửa sổ hoặc cửa lùa	Bản rộng khung tham khảo khoảng 0,047 m
Hệ 65	Một số dòng cửa và vách kính	Cần đối chiếu catalogue của từng hãng
Hệ 93	Cửa lùa, cửa trượt	Khung đứng khoảng 0,034 m; khung trên khoảng 0,04 m
Hệ 93	Ray dưới cửa lùa	Có thể khoảng 0,025 m hoặc 0,057 m tùy cấu tạo

Các kích thước trên chỉ mang tính tham khảo. Trước khi chốt bản vẽ, cần kiểm tra mã profile và catalogue của hệ nhôm thực tế được sử dụng.

Cách đọc kích thước cửa nhôm Xingfa hệ 55

Hệ 55 không có nghĩa toàn bộ khuôn bao đều rộng 0,055 m. Muốn tính chính xác cần xác định:

Cửa đi hay cửa sổ.
Mở quay, mở hất hay mở lùa.
Mã khung bao.
Mã khung cánh.
Có đố hoặc ô kính cố định hay không.

Khi gửi yêu cầu cho xưởng sản xuất, thông tin nên bao gồm loại cửa, kiểu mở, hệ nhôm, kích thước phủ bì và khoảng thông thủy mong muốn.

Cùng một ô chờ, thông thủy vẫn có thể khác nhau

Khoảng thông thủy thay đổi khi:

Chuyển từ cửa mở quay sang cửa lùa.
Thay đổi hệ nhôm hoặc cấu tạo ray.
Bổ sung đố đứng, đố ngang.
Thêm ô kính cố định.
Thay đổi số lượng cánh.
Thay đổi phần chồng cánh.

Không thể kết luận đơn giản rằng hệ nhôm càng dày thì thông thủy càng nhỏ. Thông số quyết định là bản rộng thực tế của các thanh profile nằm quanh khoảng mở.

Xem thêm: Kích thước cửa chính 4 cánh nhôm Xingfa: Cách chọn hệ nhôm, số đo và báo giá cần biết

4. Chiều Cao Cửa Nhôm Kính Bao Nhiêu Là Hợp Lý?

Chiều cao cửa nhôm kính cần được xác định từ tỷ lệ không gian, chiều cao tầng và cốt hoàn thiện. Cửa quá thấp dễ làm không gian nặng nề, trong khi cửa quá cao có thể mất cân đối và tăng yêu cầu chịu lực cho hệ khung.

Xác định chiều cao theo tỷ lệ không gian

Ở giai đoạn thiết kế, có thể tham khảo công thức:

Chiều cao cửa dự kiến = Chiều cao tầng thô × 0,67

Ví dụ, tầng có chiều cao thô 3,3 m:

3,3 × 0,67 = 2,211 m

Chiều cao cửa dự kiến khoảng 2,211 m. Đây là số liệu định hướng ban đầu, sau đó cần điều chỉnh theo công năng, tỷ lệ mặt đứng và kích thước phong thủy.

Các cửa nằm trên cùng một mặt đứng nên được thống nhất cao độ. Với cửa chính, cửa ban công hoặc cửa kính lớn, chiều cao còn cần cân đối với chiều rộng và diện tích mảng tường xung quanh.

Kiểm tra cốt hoàn thiện trước khi chốt chiều cao

Chiều cao thực tế của cửa chịu ảnh hưởng bởi:

Lớp lát sàn.
Cao độ nền hoàn thiện.
Trần thạch cao.
Dầm hoặc lanh tô.
Ô kính cố định phía trên.
Ray hoặc ngưỡng dưới.
Chênh cốt giữa hai không gian.

Nếu chốt kích thước khi chưa xác định các yếu tố này, cửa có thể bị hụt chiều cao, chạm trần hoặc làm thay đổi khoảng thông thủy đã tính.

Cửa nhôm không co ngót theo cơ chế của gỗ tự nhiên, nhưng vẫn cần khe lắp đặt giữa khung và tường. Vì thế, chiều cao cuối cùng chỉ nên được xác nhận sau khi đã kiểm tra đầy đủ mặt bằng, mặt đứng và cốt hoàn thiện.

5. Kích Thước Cửa Nhôm Xingfa Theo Phong Thủy Được Đo Ở Đâu?

Phong thủy cửa nhôm cần được kiểm tra trên khoảng mở sử dụng thực tế. Một lỗi phổ biến là lấy kích thước ô chờ hoặc phủ bì khuôn bao để đối chiếu thước Lỗ Ban, dẫn đến sai cung ngay từ bước đo.

Đo Lỗ Ban theo kích thước thông thủy

Kích thước Lỗ Ban cửa nhôm Xingfa được đo theo thông thủy hoặc lọt lòng, không đo theo mép ngoài khuôn bao.

Vị trí đo gồm:

Chiều rộng: khoảng cách giữa hai mép trong của khung.
Chiều cao: từ cốt sàn hoàn thiện đến mép dưới của khung ngang trên.
Nếu có ray hoặc ngưỡng nổi: cần xác định điểm bắt đầu thực tế của khoảng đi lại.

Không nên áp trực tiếp một kích thước Lỗ Ban lên ô chờ rồi giao cho thợ xây. Kích thước phong thủy phải được quy đổi qua khuôn bao và khe lắp đặt trước khi xác định ô tường.

Trình tự chọn kích thước theo phong thủy

Quy trình phù hợp gồm:

Xác định khoảng rộng và cao cần thiết cho công năng.
Điều chỉnh thông thủy về vùng kích thước tốt gần nhất.
Kiểm tra lại tỷ lệ kiến trúc.
Cộng phần khung để tính kích thước phủ bì.
Cộng khe lắp đặt để xác định ô chờ.
Chốt lại trên bản vẽ trước khi xây và sản xuất.

Cách làm này giúp dung hòa giữa phong thủy, công năng và kỹ thuật, thay vì chọn một con số đẹp nhưng gây bất tiện trong sử dụng.

Ngũ hành của cửa nhôm

Nhôm thường được quy về hành Kim. Màu sắc và vật liệu cửa có thể được cân nhắc trong tổng thể ngũ hành của không gian, nhưng không nên vì yếu tố bản mệnh mà thay đổi kích thước đến mức mất cân đối hoặc gây bất tiện khi sử dụng.

6. Những Sai Lầm Khi Đọc Và Giao Kích Thước Cửa Nhôm

Sai số cửa nhôm thường không xuất phát từ khâu gia công mà bắt đầu từ việc các bên sử dụng cùng một con số với những cách hiểu khác nhau.

Giao kích thước ô chờ nhưng gọi là kích thước cửa

Nếu xưởng hiểu số đo ô chờ là kích thước phủ bì, bộ cửa có thể không còn khe lắp đặt. Ngược lại, nếu tự trừ khung từ số ô chờ, khoảng thông thủy có thể nhỏ hơn dự kiến.

Khi giao số đo cần ghi rõ đó là ô chờ, phủ bì hay thông thủy.

Lấy tên hệ nhôm làm kích thước khuôn bao

Cách tính “cửa hệ 55 thì trừ 0,055 m mỗi bên” không phản ánh đúng cấu tạo profile. Bản rộng khung cửa đi, cửa sổ và ray lùa có thể hoàn toàn khác nhau dù cùng tên hệ.

Không tính phần đố cửa

Đố cửa chiếm một phần diện tích trong khuôn. Nếu bỏ qua bộ phận này khi tính kích thước cánh hoặc ô kính, tỷ lệ cửa có thể thay đổi, vị trí khóa bị lệch hoặc xưởng phải điều chỉnh lại bản vẽ gia công.

Giữ nguyên ô chờ khi thay đổi kiểu cửa

Chuyển từ mở quay sang mở lùa, thêm ô fix hoặc thay đổi số lượng cánh đều làm thay đổi cấu tạo khung. Khi kiểu mở đã thay đổi, kích thước thông thủy cần được tính lại.

Chốt chiều cao trước khi xác định cốt sàn

Cốt sàn hoàn thiện ảnh hưởng trực tiếp đến chiều cao thông thủy. Nếu đặt cửa khi lớp lát chưa được tính đủ, bộ cửa có thể bị hụt chân, ray âm trở thành ray nổi hoặc số đo Lỗ Ban không còn đúng.

Chỉ đo ô chờ tại một vị trí

Ô tường có thể rộng ở trên nhưng hẹp ở dưới, hoặc hai cạnh không song song. Vì vậy, chiều rộng và chiều cao nên được kiểm tra tại nhiều vị trí, đồng thời đo hai đường chéo để phát hiện độ méo của ô chờ.

Kết Luận

Kích thước cửa nhôm kính chỉ chính xác khi ô chờ, khuôn bao và thông thủy được xác định như những số đo riêng biệt. Việc thống nhất thông số ngay từ bản vẽ giúp hạn chế sai lệch giữa đội xây, xưởng sản xuất và đơn vị lắp đặt, đồng thời bảo đảm cửa cân đối về công năng, kỹ thuật và phong thủy.
